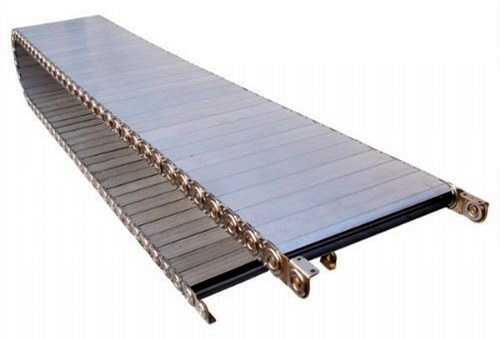

鋼制拖鏈按外形可分為TL型和TLG型鋼制拖鏈,封閉式鋼制拖鏈都是TLG型制作的,它的外形類似坦克鏈條,所以大家又稱之為坦克鏈.其節距分類有TLG45、TLG65、TLG75、TLG80、TLG95、TLG100、TLG125、TLG155、TLG180、TLG225、TLG250型.一般封閉型多用到設備的下側周圍,比如數控機床床身側面的油管防護,在機床加工時,封閉式鋼制拖鏈能很好的防護內置的油管,從而不受高溫金屬鐵屑的侵害.
封閉式鋼制拖鏈寬度可根據用戶要求進行定做,彎曲半徑可選50-800之間.TLG型鋼制拖鏈的主體是由不銹鋼鏈板或優質鋼板鍍鉻與鋁合金支撐板及合金軸銷等部件組裝而成的.它能使電纜或液壓油管與在拖鏈內牢固,不產生相對力,不扭曲抖動,不銹鋼鏈板經鍍鉻處理外形美觀光亮,結構緊固,運行靈巧,耐磨強度高,不變形,安裝簡單,拆裝方便,長時間使用不下垂.
封閉式鋼制拖鏈加工特點
1.TLG鋼制拖鏈?zhǔn)褂眯谐炭筛鶕?jù)設備組裝,適用于所有設備傳動方式,鏈板可隨意加長或減短,可通過改變鏈板上的軸改變彎曲半徑,半徑要根據電纜及液壓油管的軟硬程度選擇,也可根據設備的移動端與固定端位置選擇.
2.封閉式鋼制拖鏈的支撐板寬度為 100mm 至 1100mm之間定做.
3.設備在超長運行時,由于重量因素,請選擇附加支撐托輥進行承托,若液壓油管重量較大較硬,建議選擇大一型號的鋼制拖鏈,這樣更為牢固.
